PENTHA è la nuova ottica di AEC

Uno sguardo sul futuro. Un percorso di idee, ricerche, test e innovazioni che hanno portato allo sviluppo di PENTHA: il più avanzato sistema ottico in alluminio firmato AEC.

Il nuovo modulo ottico per illuminazione pubblica

Il nuovo modulo ottico PENTHA, realizzato in alluminio di altissima qualità, è stato progettato per garantire altissime performance e un maggiore risparmio energetico.

Scopri tutte le fasi della sua realizzazione

Come nasce il progetto dell’ottica

Il progetto che ha portato allo sviluppo del nuovo modulo ottico di AEC è stato un percorso di idee, studi, test e modifiche. A seguire sono descritte tutte le fasi progettuali nel dettaglio.

Ricerca & Sviluppo

Il punto chiave per creare innovazione

Il reparto di R&S può contare su un laboratorio fornito con le migliori attrezzature e macchinari con cui eseguire tutti i test di verifica, garantendo qualità delle soluzioni e verificando la stabilità delle performance nel tempo. Il tutto in accordo con i requisiti di norma.

Simulazione termica

Tecnologie al servizio della progettazione

Lo studio termico rientra tra le attività di simulazione CAD e garantisce la totale affidabilità dell’apparecchio in ogni ambiente e situazione. Il Software CFD e FEM del pacchetto Siemens viene utilizzato dai tecnici di AEC per sviluppare il concept del dissipatore, definire il layout del modulo ottico e garantire il corretto funzionamento dei componenti elettrici ed elettronici all’interno dell’apparecchio.

Simulazione ottica

Qualità prestazioni e sicurezza

Il processo di progettazione dei sistemi ottici all’interno del team di R&S di AEC viene supportato da un specifico software di simulazione. Il software al suo interno permette di ricreare e utilizzare tutti gli elementi fisici che contribuiscono all’emissione e alla gestione della luce. Sorgenti led, lenti, riflettori e vetro possono essere ricreati nel minimo dettaglio.

Il prototipo rapido e la fase di prototipazione

La fase di prototipazione è essenziale nel percorso progettuale perché permette di simulare le condizioni fisiche e meccaniche del prodotto, definendo metodi e strategie da implementare, per evitare errori in fase di produzione e anticipare i tempi.

Maggiore affidabilità e tempi rapidi

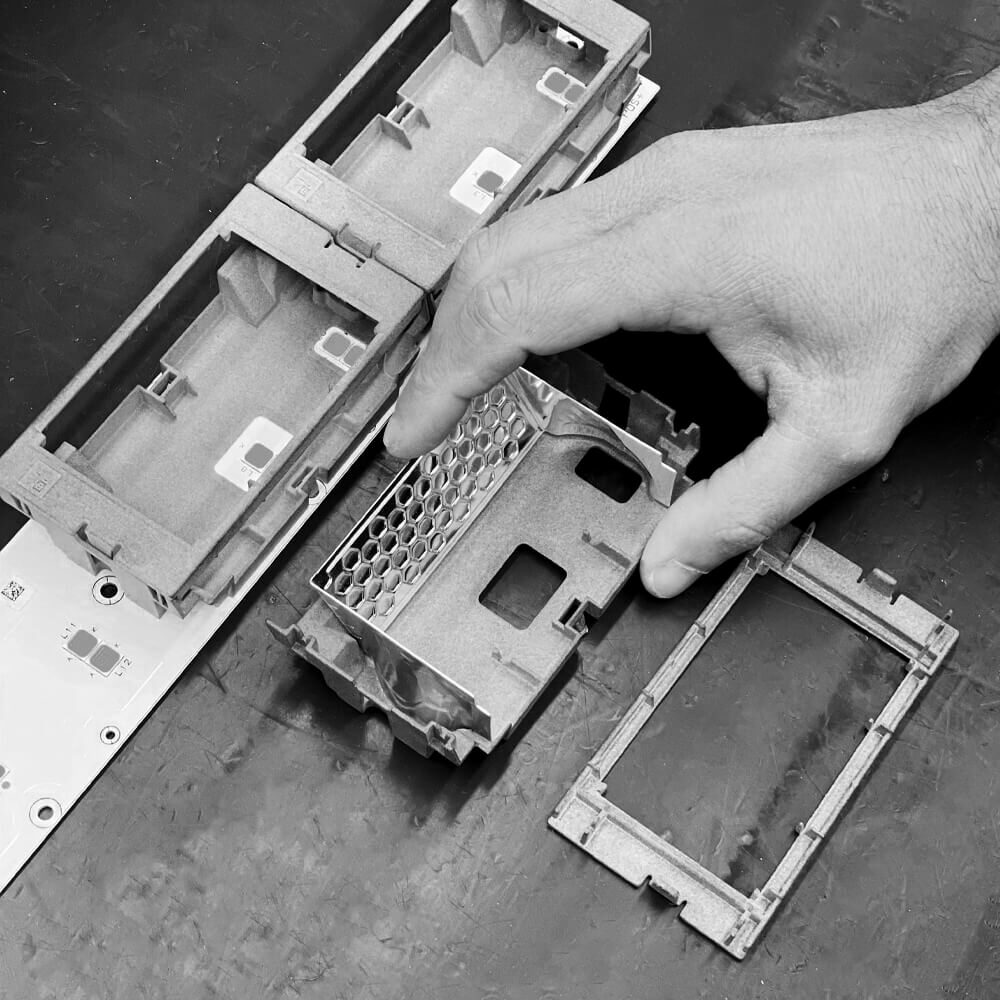

La prototipazione rapida consente di creare un prototipo in PA12 tramite stampante 3D. Questo processo permette di poter lavorare sull’oggetto effettuando test reali ai fini di valutazioni meccaniche funzionali di dettaglio, di assemblaggio e di design. L’attività di prototipazione rapida consente di ridurre i tempi di progettazione con risultati nettamente superiori.

Precisione ai massimi livelli

Con la tecnologia della stampante 3D additiva Multi Jet Fusion non esistono vincoli di progettazione e questo consente di stampare qualsiasi forma nelle tre dimensioni. La stampante consente di riprodurre e verificare velocemente le precedenti fasi progettuali dell’ottica, riducendo sensibilmente il tempo di progettazione e modifica al design.

Elevati standard qualitativi

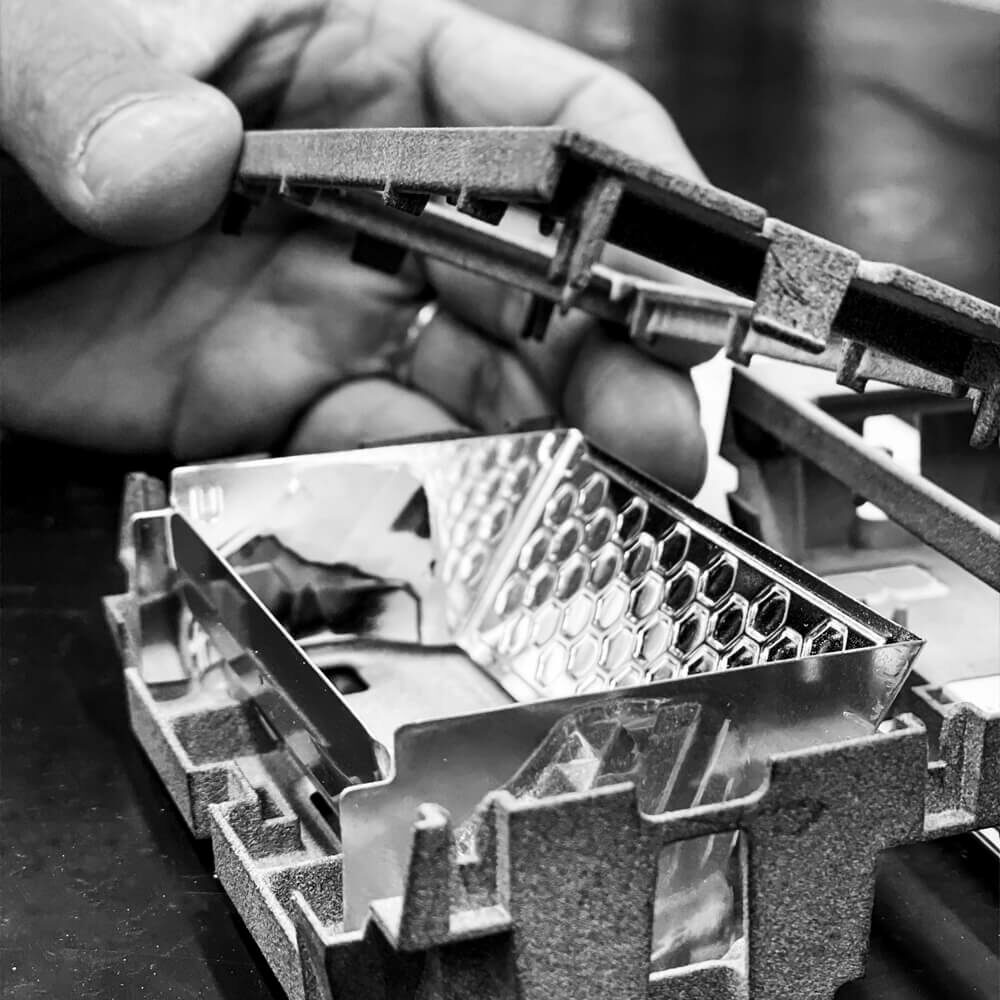

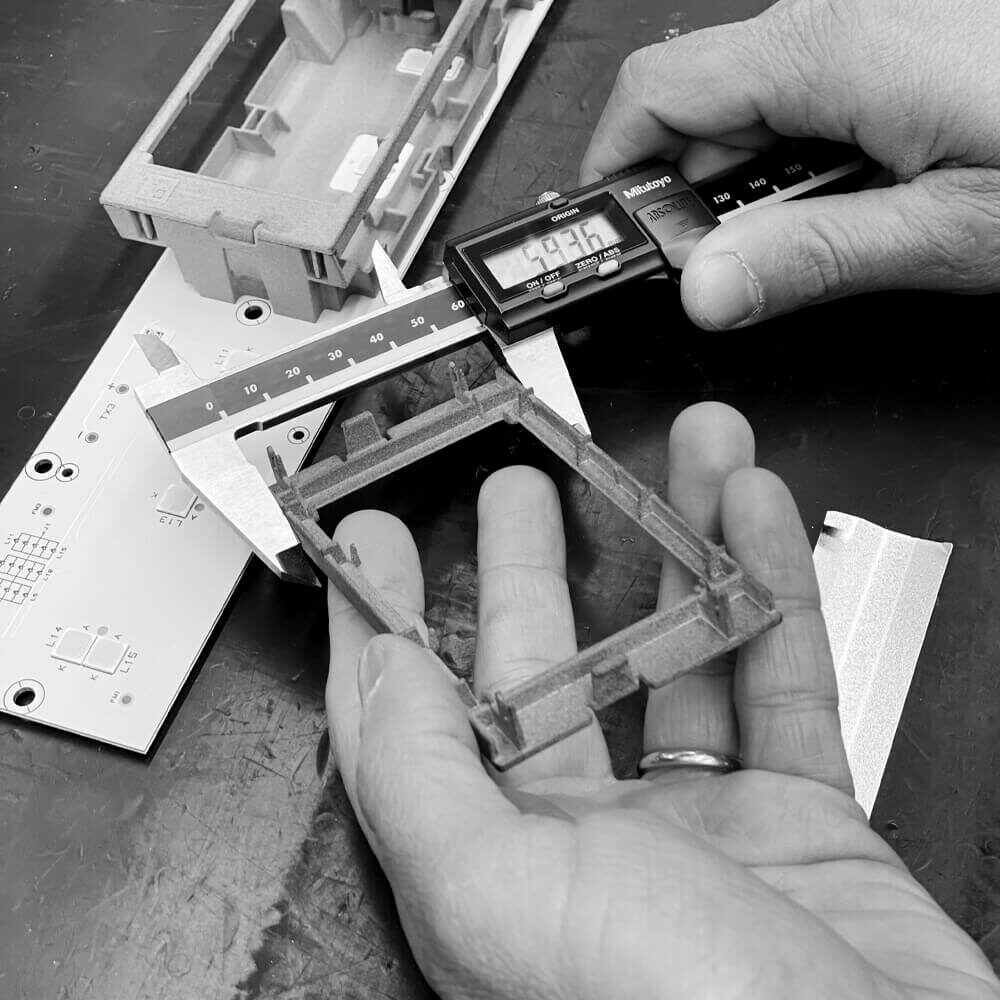

Le fasi della prototipazione permettono di studiare ed applicare modifiche al pezzo secondo una serie di compiti organizzati in modo da garantire la massima specularità tra progetto e prototipo. Una volta che il prototipo ha superato positivamente tutte le fasi, si passa al suo assemblaggio con il semilavorato di alluminio.

Lo stampo

Seguendo la filosofia di “Total Quality System” anche lo stampo viene sviluppato nella specifica ala interna dell’azienda, presso AEC Mold.

Fresatura dello stampo

Tecnologia di fresatura a 5 assi

In questa fase si osserva la realizzazione del punzone mediante centro di fresatura a 5 assi ad alta velocità. Questa fase è una delle più importanti in quanto si va a creare la parte riflettente dell’ottica. Le lavorazioni vengono effettuate con utensili specifici in metallo duro, segue poi una fase di lucidatura fino a portare la superfice a specchio.

Assemblaggio dello stampo

Quando lo stampo prende forma

In questa immagini si apprezzano i formati dello stampo perfettamente lucidati e montati all’interno dello stampo trancia passo. Le caratteristiche tecnologiche di queste presse consentono di raggiungere performance di stampaggio e velocità eccezionali, controllando l’intero processo in maniera automatizzata.

Stampaggio del riflettore

Tramite pressa a tecnologia servo

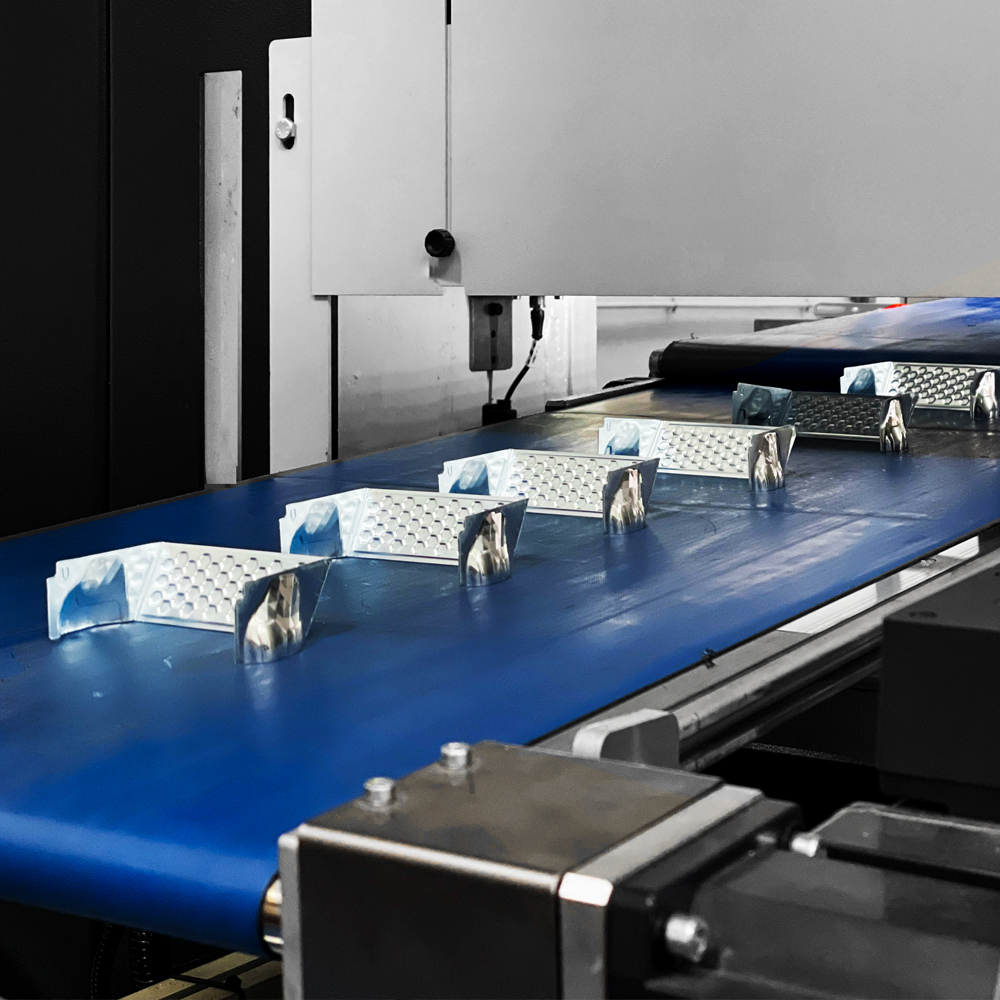

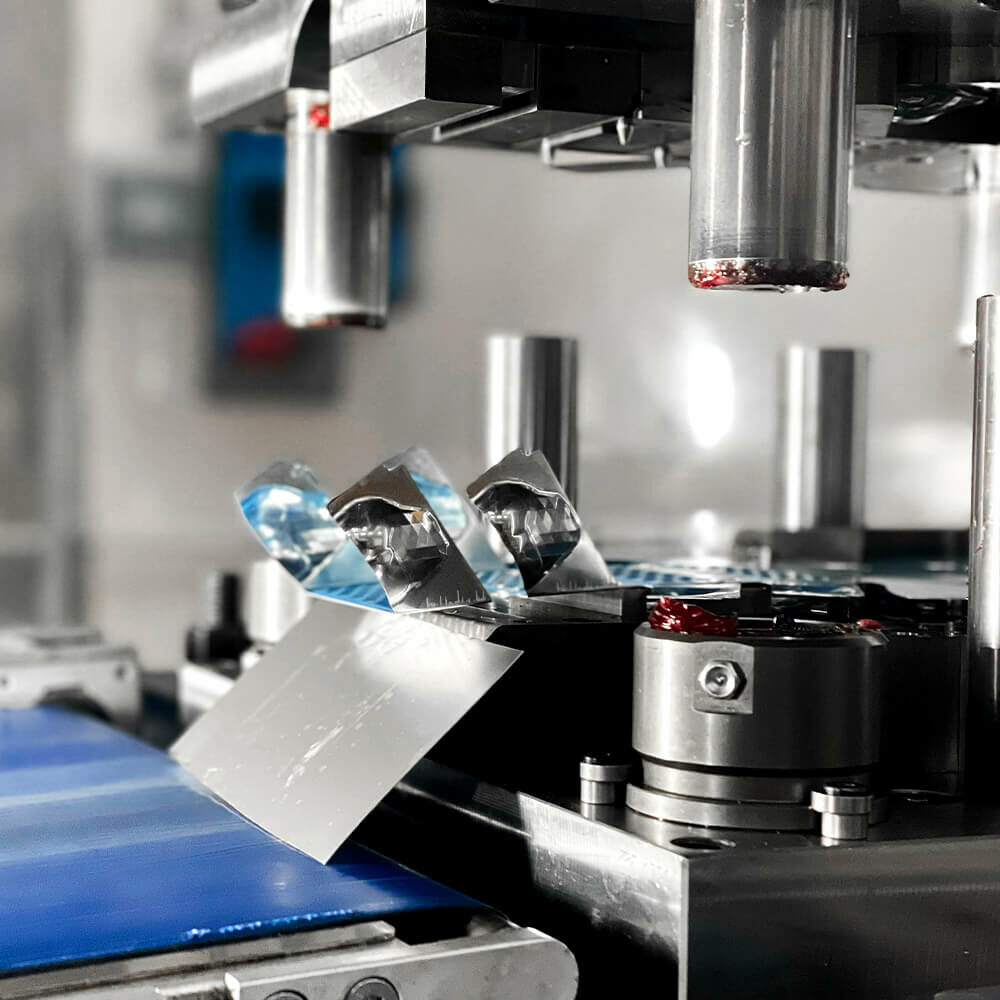

La tecnologia “servo” consente di impostare i parametri di altezza, pressione e velocità con regolazioni centesimali, monitorando la qualità della produzione. Il nastro di alluminio, che si trova stoccato sotto forma di coils, entra dal lato di carico della pressa, percorre lo stampo per tutta la sua lunghezza spinto dall’alimentatore e viene stampato nella forma finale.

Macchinari dalla tecnologia avanzata

Assemblaggio in linea

Le moderne tecnologie utilizzate da AEC nelle linee di produzione consentono di controllare tutti i passaggi di assemblaggio dell’ottica. Le fasi di assemblaggio sono monitorate con sistemi IoT che permettono di gestire il flusso di informazioni bidirezionali a supporto degli operatori e della misurazione dei KPI di produzione/qualità, garantendo il corretto rispetto di fasi e tempi di produzione.

Linee automatiche supervisionate da staff specializzato

Le linee di assemblaggio sono supervisionate da operatori specializzati che hanno il compito di garantire la ripetitività dei processi e gestire i prodotti custom.

I test

I test sui prodotti vengono realizzati all’interno del laboratorio AEC accreditato Accredia. L’accreditamento del laboratorio certifica la competenza tecnica del personale di AEC, l’adeguatezza delle attrezzature, delle apparecchiature e l’idoneità della struttura.

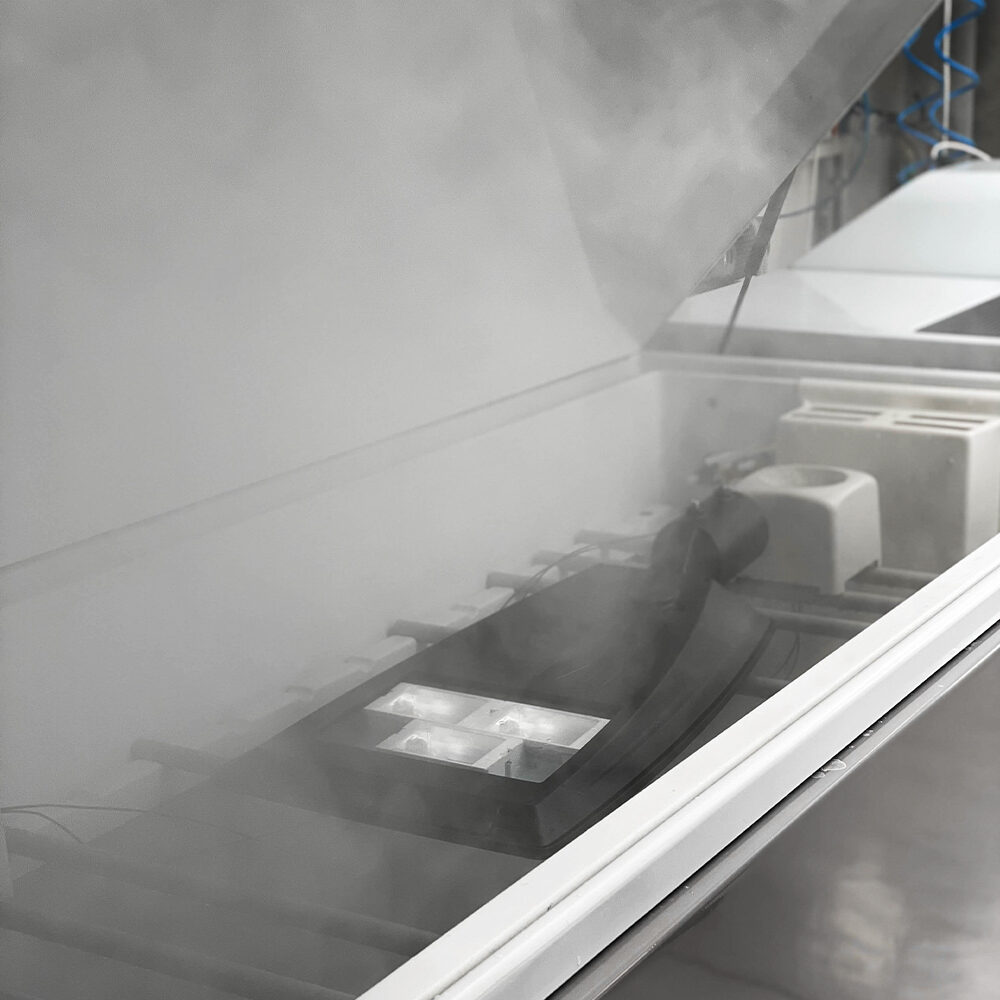

Test nebbia salina

Misurazione delle caratteristiche meccaniche in condizioni atmosferiche aggressive

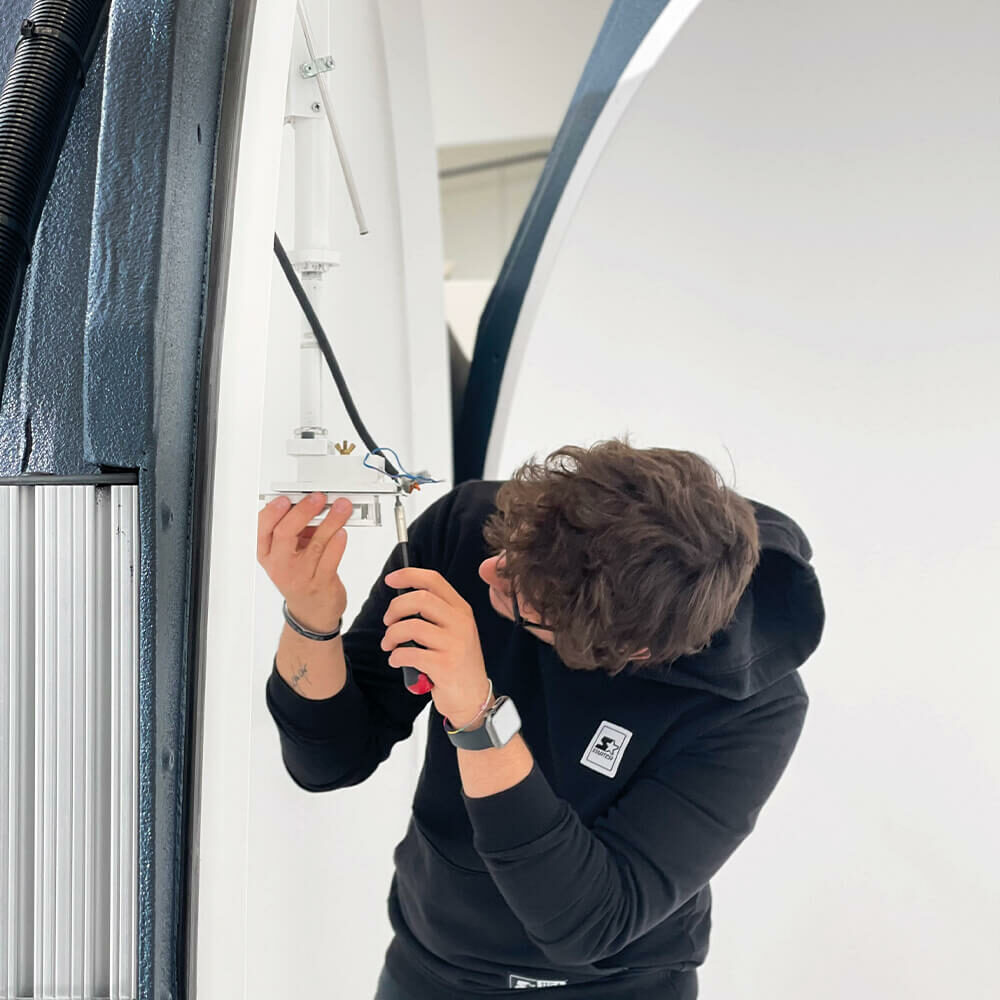

Camera termica

Misurazione delle performance in condizioni di temperature estreme

Rilievo quote

Reverse engineering per la verifica dei requisiti progettuali

Overview delle nuove ottiche PENTHA

Scopri le nuove ottiche simmetriche e asimmetriche

Il modulo ottico PENTHA mette a disposizione molteplici ottiche che consentono di soddisfare tutti i requisiti di illuminazione presenti nei progetti di illuminazione pubblica. Le nuove ottiche PENTHA offrono, infatti, grande uniformità e un elevato comfort visivo. Sia che si tratti di un’illuminazione urbana ma anche di svincoli autostradali o strade molto strette, il sistema ottico PENTHA fornisce l’ottica perfetta.

Scarica il documento

Scopri i prodotti equipaggiati con PENTHA

L’innovativo sistema ottico andrà progressivamente ad aggiornare tutti i prodotti del catalogo AEC ma è già disponibile su:

Certificazioni

L’accreditamento del laboratorio AEC da parte di Accredia comporta la verifica della competenza tecnica relativamente alle prove accreditate e del suo Sistema di Gestione, in conformità alla norma UNI CEI EN ISO/IEC 17025.
