Serie EC rastremato

Palo in acciaio rastremato.

Palo per illuminazione pubblica in acciaio a sezione circolare rastremato con rondella d’acciaio tornita, composto da due tratti, realizzato con elementi tubolari saldati in sequenza.

Vai ai download

Sezione circolare Palo rastremato

Palo per illuminazione pubblica in acciaio a sezione circolare rastremato con rondella d’acciaio tornita, composto da due tratti, realizzato con elementi tubolari saldati in sequenza.

Sezione circolare

Palo rastremato

Caratteristiche

Palo EC per illuminazione pubblica stradale in acciaio a sezione circolare rastremato con rondella d’acciaio tornita. Il palo è composto da due tratti ed è realizzato con elementi tubolari saldati in sequenza. Asola ingresso cavi e asola per morsettiera con finitura dei bordi del taglio idonea anche per l’applicazione di portella incassata a filo palo.

Cinque altezze disponibili

EC 6

Altezza 6000 mm
1° tratto: lunghezza 2200 mm – Ø 159 mm
2° tratto: lunghezza 3800 mm – Ø 102 mm
Interramento 800 mm

EC 7

Altezza 7000 mm
1° tratto: lunghezza 3200 mm – Ø 159 mm
2° tratto: lunghezza 3800 mm – Ø 102 mm
Interramento 800 mm

EC 8

Altezza 8000 mm
1° tratto: lunghezza 3200 mm – Ø 159 mm
2° tratto: lunghezza 4500 mm – Ø 102 mm
Interramento 800 mm

EC 9

Altezza 9000 mm
1° tratto: lunghezza 4000 mm – Ø 159 mm
2° tratto: lunghezza 5000 mm – Ø 102 mm
Interramento 800 mm

EC 10

Altezza 10000 mm
1° tratto: lunghezza 5000 mm – Ø 159 mm
2° tratto: lunghezza 5000 mm – Ø 102 mm
Interramento 1000 mm

Palo rastremato per illuminazione pubblica

Due tratti e linee pulite: un grande classico.

Palo rastremato per illuminazione pubblica

Due tratti e linee pulite: un grande classico.

Colori disponibili

Zincatura a caldo secondo la norma UNI EN ISO 1461 e successiva spazzolatura per garantire una perfetta finitura superficiale. Verniciatura a polveri poliestere.

Grafite

Codice 01

Nero

Codice 02

Argento

Codice 03

Sabbia

Codice 04

Colore RAL

Su richiesta

Quali bracci puoi abbinare con il palo

MASTER TP 102

Codice: TP 102

Specifico per MASTER 3 e MASTER 6.
Installabile a 1 – 2 – 3 bracci.

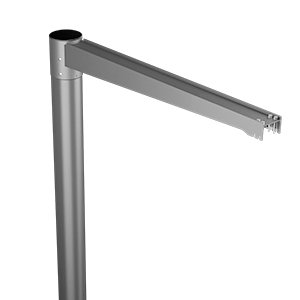

MASTER BR

Codice: BR-L

Installabile con 1 – 2 – 3 – 4 bracci.

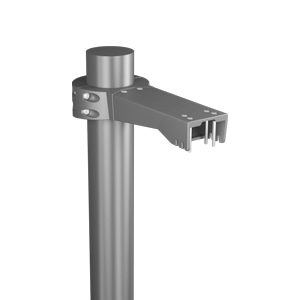

Attacco MASTER BRC

MASTER BR-C

Codice: BR-C

Specifico per MASTER 3 e MASTER 6.
Installabile con 1 – 2 bracci.
Solo per attacco sfalzato.

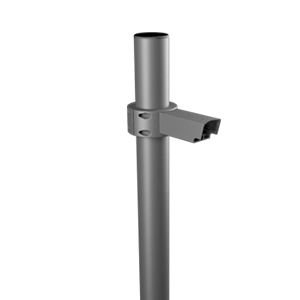

LOGIKA ADL

Codice: AD L1 e AD L2

Specifico per LOGIKA 1 e LOGIKA 2.
Installabile a 1 – 2 bracci.

MA

Codice: MA/1

Tipicamente usato per ARMONIA.
Installabile con 1 – 2 – 3 bracci.

MA

Codice: MA/2

Tipicamente usato per ARMONIA.
Installabile con 1 – 2 – 3 bracci.

MA

Codice: MA/3

Tipicamente usato per ARMONIA.
Installabile con 1 – 2 – 3 bracci.

MA

Codice MA/4

Tipicamente usato per ARMONIA.
Installabile con 1 – 2 – 3 bracci.

MA

Codice MA/5

Tipicamente usato per ARMONIA.
Installabile con 1 – 2 – 3 bracci.

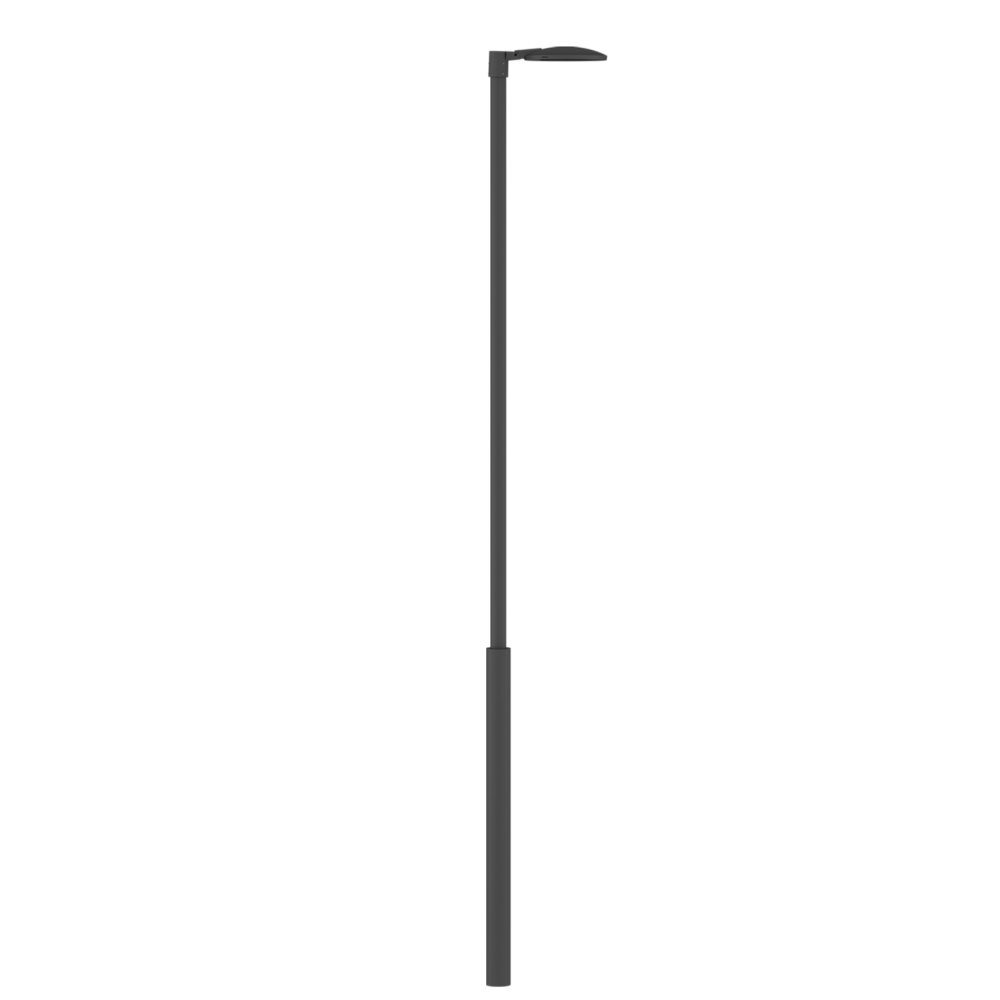

Disegno 3d palo stradale

MP

Codice: MP

Tipicamente usato per GOBLET.
Installabile con 1 – 2 – 3 bracci.

MK

Codice: MK/S

Installabile con 1 – 2 – 3 bracci.

MK

MK/K

Installabile con 1 – 2 – 3 bracci.

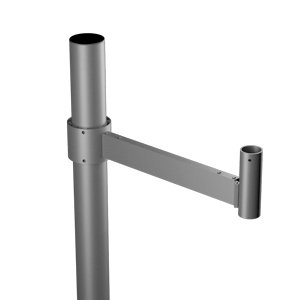

ME

Codice: ME

Installabile con 1 – 2 – 3 bracci.

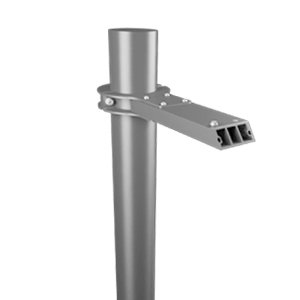

ECORAYS MBC

Codice: MBC

Specifico per ECORAYS.
Installabile a 1 braccio.
Solo per attacco sfalzato.

Attacco MASTER BRC

MASTER BR-C

Codice: BR-C

Specifico per MASTER 3 e MASTER 6.
Installabile con 1 – 2 bracci.
Solo per attacco sfalzato.

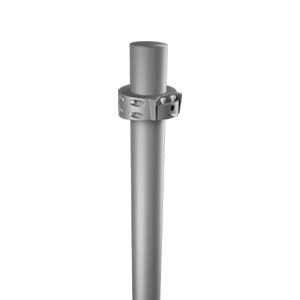

MOD AC

Codice: MOD 2.0 AC 102

Specifico per MOD 2.0 URBAN.

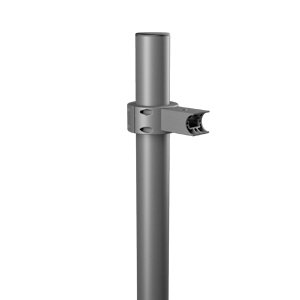

Q QUADRO ADQ

Codice: ADQ3 e ADQ5

Specifico per Q3 QUADRO e Q5 QUADRO.
Installabile con 1 – 2 bracci.

Prodotti compatibili con il palo EC rastremato

Illuminazione urbana e stradale

COMPASS

MOD 2.0 URBAN

MASTER 3

MASTER 6

ECORAYS

ARMONIA

GOBLET

Tutte le nostre aree applicative

Scopriamolo insieme

Pali realizzati in Toscana 100% Made in Italy

Scopri AEC Pole Division

ITC, il nostro centro di innovazione tecnologica

Entra nel mondo AEC

Download

Scarica la documentazione tecnica del palo in acciaio serie EC rastremato.

Scheda tecnica

Serie pali EC rastremato

Disegno 2D dwg

Serie pali EC rastremato

il file è riservato agli utenti registrati
